（一）工艺简述
1、喷砂机是采用压送式喷砂原理，利用压缩空气产生的高速气流将磨料通过特制的喷枪喷射到被处理工件表面，从而达到表面清理的效果。
（二）甲方工件规格及技术要求
1、工件规格 ：>0~≤600mm
2、工艺要求
喷砂介质：白刚玉F180
（三）设计原则及说明
1.数控喷砂机设计使用刚玉砂作为喷砂介质，通过对喷砂压力、工件运动、喷枪运动、喷砂时间等工艺参数的设置和控制，实现工艺要求的喷砂清理效果。
2.机床配置AB系列PLC作为核心控制单元，机床的喷嘴运动采用X/Y/Z三组驱动，本机由滚珠丝杆、直线导轨、联轴器等组成，均采用伺服电机驱动。
（四）设备综述
1.根据甲方的喷砂清理要求，机床设计为气压式喷砂清理设备。气压式喷砂设备的砂料储存在喷砂罐体内，当进行喷砂作业时，喷砂罐上的组合阀动作，将喷砂罐上的密封阀顶起、喷砂罐充压，与此同时、喷砂罐下面的砂料阀打开、助推阀打开，砂料从砂料阀的进料口到出料口，通过助推气流，将出料口的砂料加速；加速后的砂料气流混合流通过喷砂管至喷枪，在喷枪内，进一步将砂料加速，之后被加速的砂料以很高的速度喷射到被处理工件的表面，实现工件表面清理的效果。

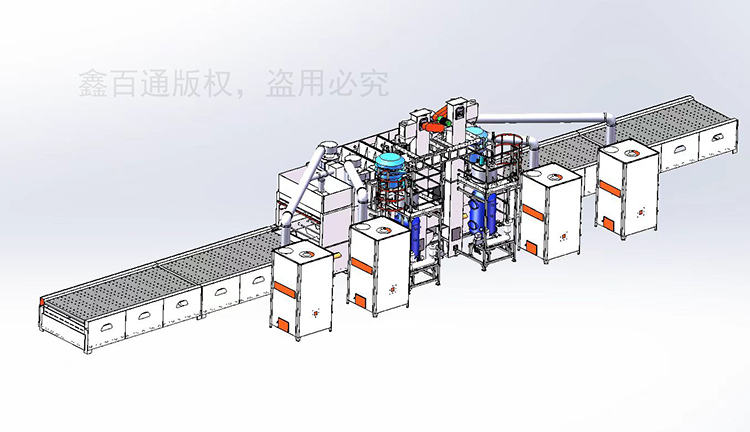

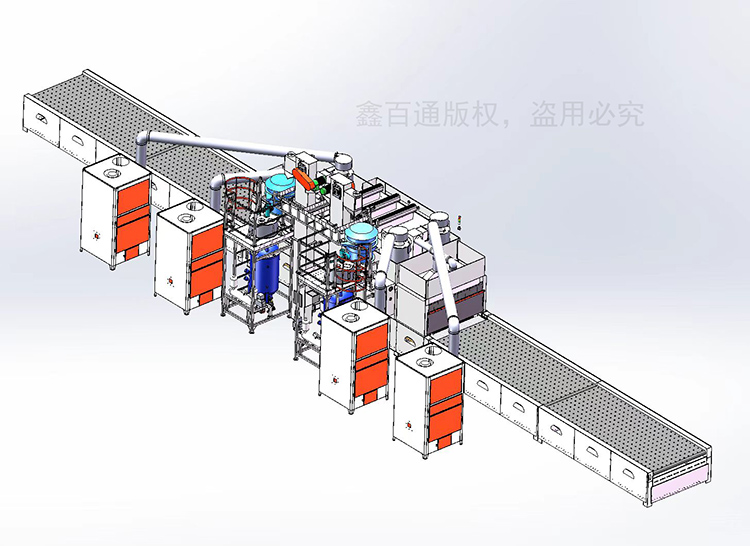

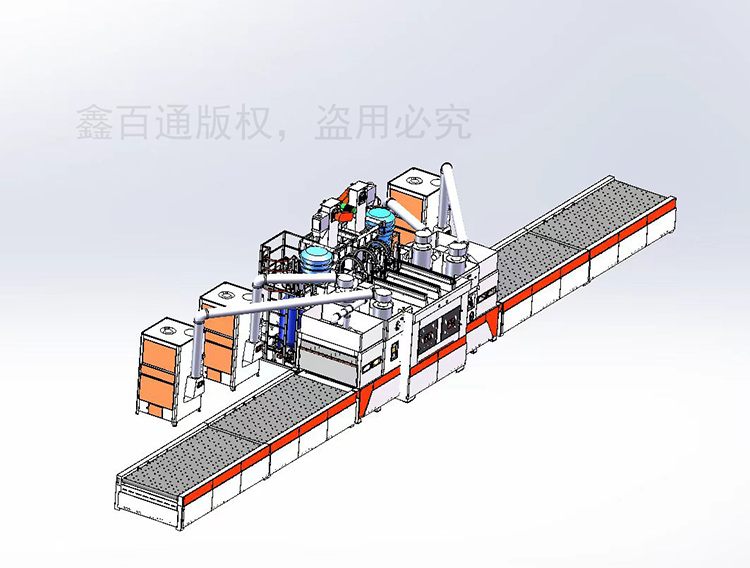

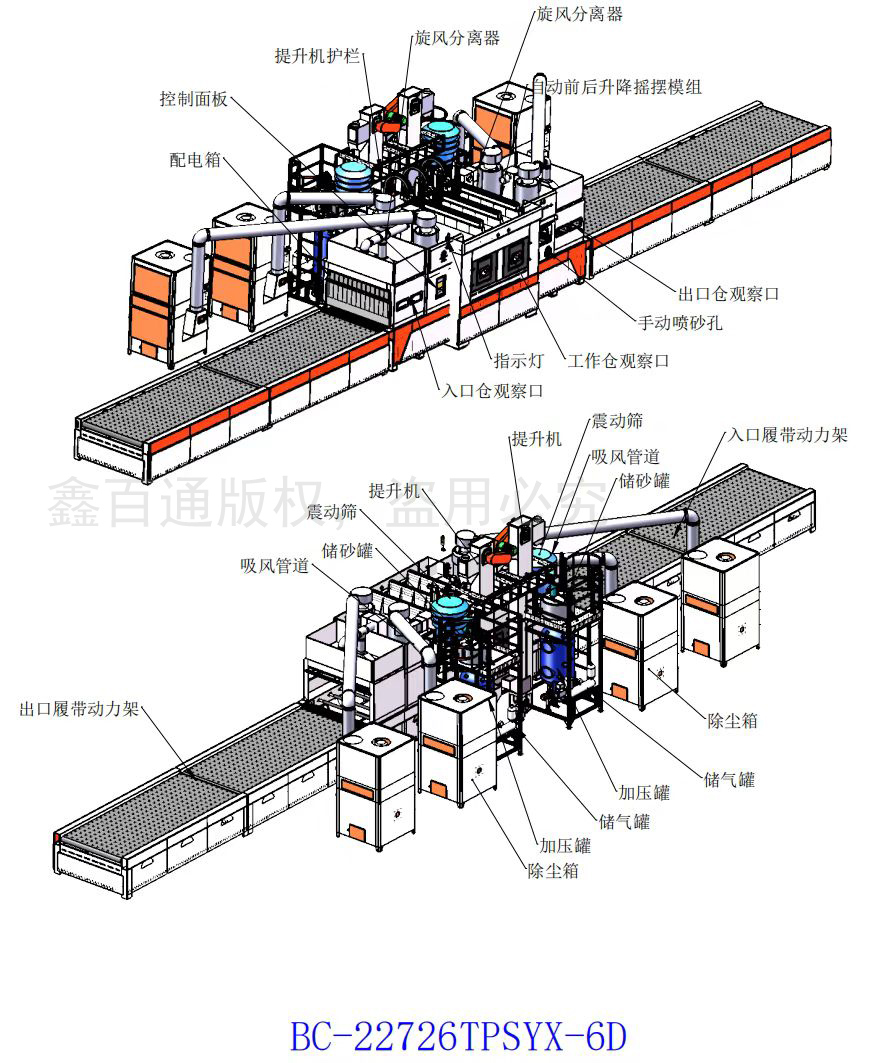

2.本机由喷砂室体、数控工件运动机构、喷砂系统、数控X/Z喷枪运动机构（三组）+摆动机构、砂料收集装置、除尘系统、电气控制系统等部分组成。
3.喷砂室体采用优质冷轧钢板和结构型钢焊接而成，所有钢结构件均经过喷砂处理达到Sa2.5级以上。
设计喷砂室体净空尺寸约为：L2600×W2700×H1550mm长×宽×高）。
输送线体外形尺寸：8000*2000*950mm（长×宽×高）2条。

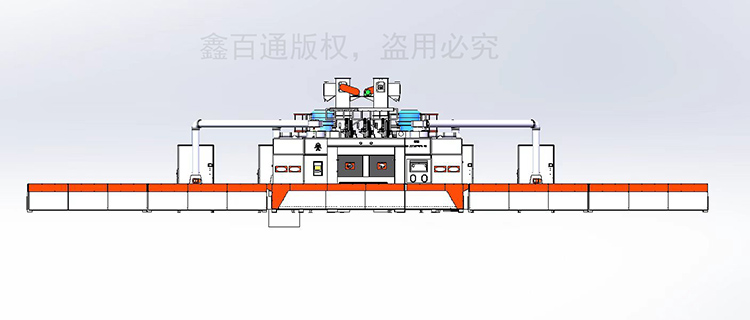

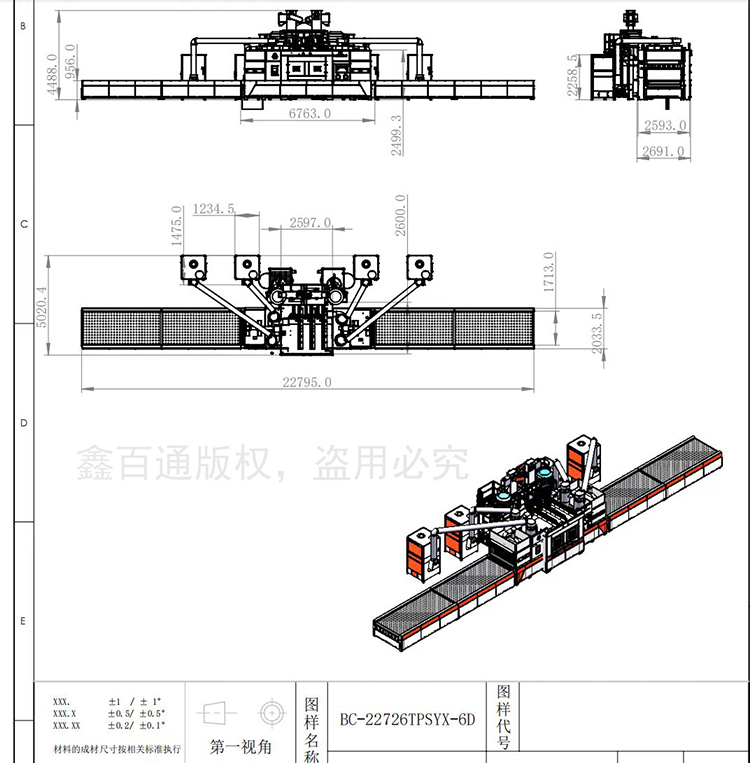

整机占地尺寸：L22800×W5000×H4500mm。
4.机床配置1套铰砂料发生系统，系统采用双层罐体设计，通过控制程序、料位仪、电磁阀、气控阀等控制组件的控制，能实现自动加砂、连续喷砂的功能。砂料发生器2套设置9个砂料出口，配置8套手动调节TOMSON砂料阀全自动喷砂+1套手动喷砂。
5.机床配置两组滚轮机构自动进出喷砂室体，方便工件装卸并将工件准确输送到喷砂位置，从而节约装夹工件时间，大大提高工作效率。
6.喷砂室体下部设置有螺旋铰龙输送机构，用于回收喷砂时洒落的砂料，螺旋铰龙机构有横向螺旋铰龙+纵向螺旋铰龙组合而成，使用减速电机驱动，上面设置有钢格栅。纵向螺旋铰龙机构出口连接到一套斗式提升机，斗式提升机提升到砂料震动分离机构内，分离后的砂料进入到系统内，继续循环使用，在提升机侧面设置有自动加料箱，当系统内循环的砂料不够时，自动加料箱将自动打开向系统内添加砂料。设备配置旋风分离器，利用除尘风机的吸力，在旋风分离器内将砂料与粉尘分离开，从而达到净化砂尘的效果，粉尘被吸入除尘器进行净化处理，
